| Körpermaterial | Sphäroguss |
| Modell | Z85X-16Q |
| Spezifikation | DN50-300 |
| Nenndruck | 1,0/1,6/2,5 MPa |
| Betriebstemperatur | 0-80°C |
| Anwendbare Medien | Wasser |
| Designstandards | GB/24924-2016 |
Produktübersicht
Es dient zum Absperren, Verbinden und Regeln des Mediums in der Rohrleitung. Es verfügt über gute Flüssigkeitskontrolleigenschaften sowie eine gute Schließ- und Dichtungsleistung. Es wird häufig in korrosiven Medien wie Metallurgie, Elektrizität, Erdöl, chemischer Industrie, Luft, Gas, brennbaren Gasen sowie Wasserversorgung und -entsorgung eingesetzt. auf der Pipeline.
Funktionen
1. Die Ventilplatte ist vollständig mit Klebstoff bedeckt, der eine gute Abdeckleistung und eine präzise Größe aufweist, um die Zuverlässigkeit der Dichtung zu gewährleisten.
2. Der Boden des Ventils hat den gleichen flachen Bodentyp wie die Wasserleitung, wodurch keine Schmutzansammlung entsteht.
3. Das gesamte Ventil ist mit ungiftigem Epoxidharz lackiert, um Korrosion und Rost zu verhindern. Es kann nicht nur für Trinkwassersysteme, sondern auch für Abwassersysteme verwendet werden;
4. Die Stopfbuchsenmutter dient der selbstsichernden Abdichtung; die Dichtungsleistung erheblich verbessert;
5. Es ist äußerst praktisch, die Dichtungsverschleißteile auszutauschen.
Produktparameter

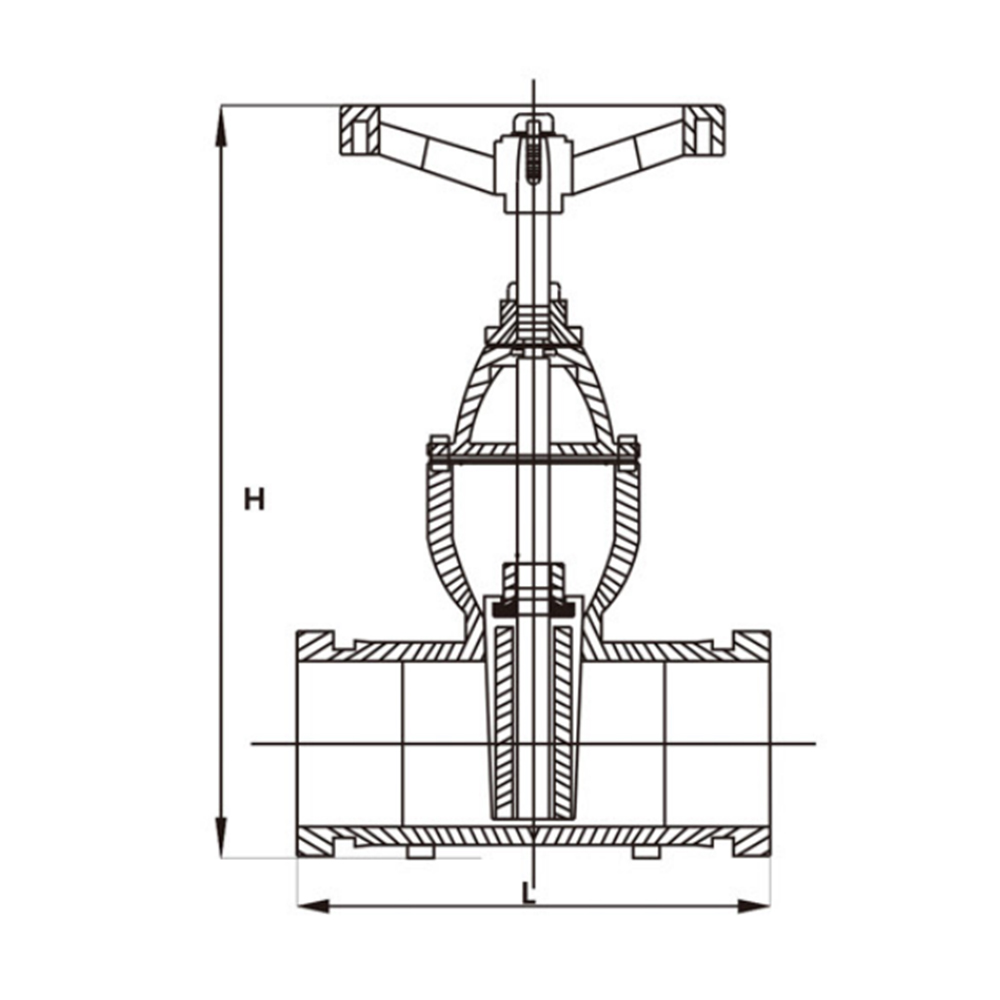

| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Äußerer Kreis | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Handrad | 180 | 215 | 285 | 330 | 380 |
