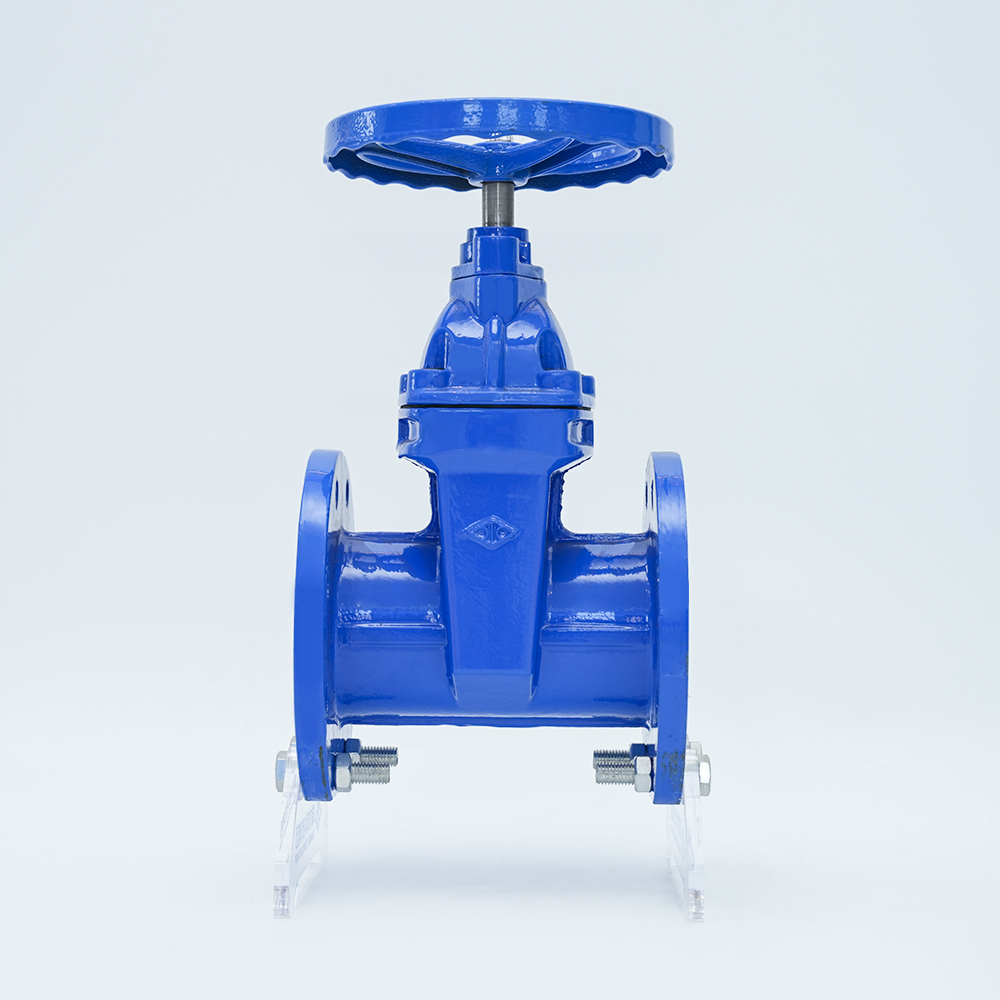

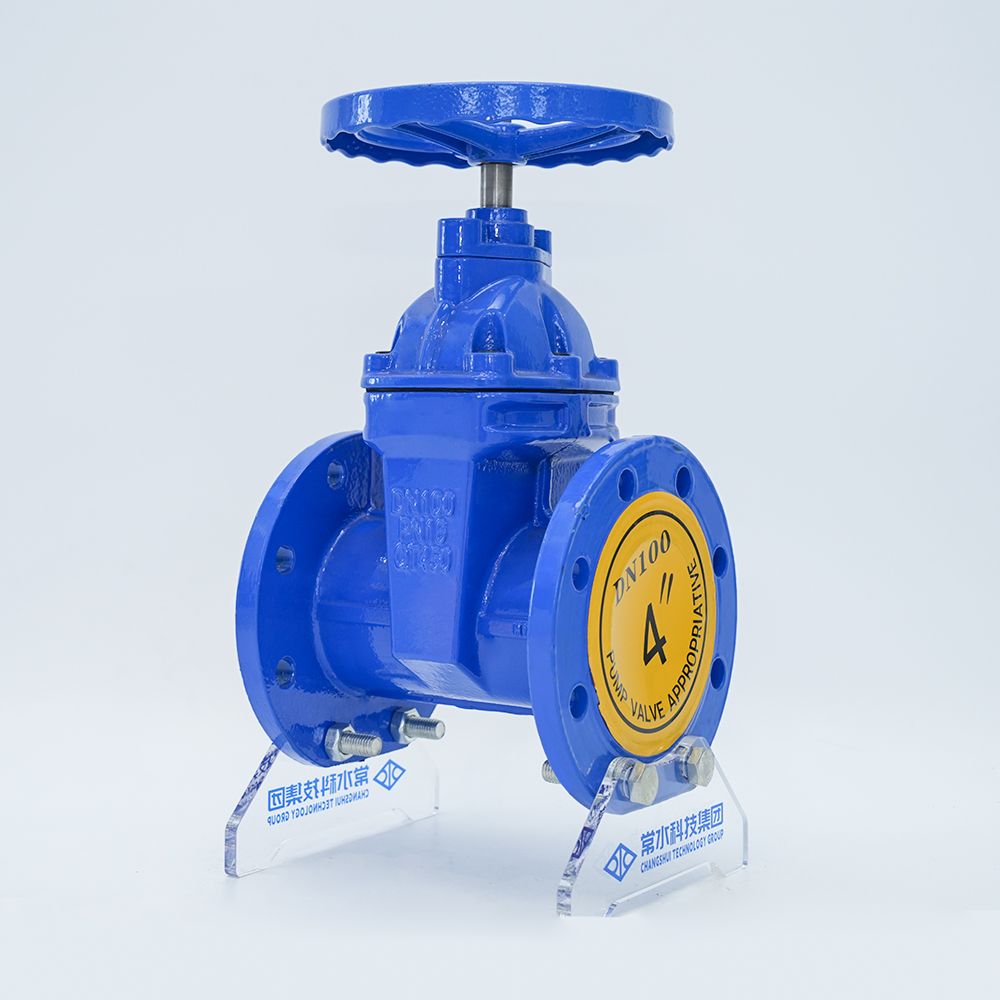

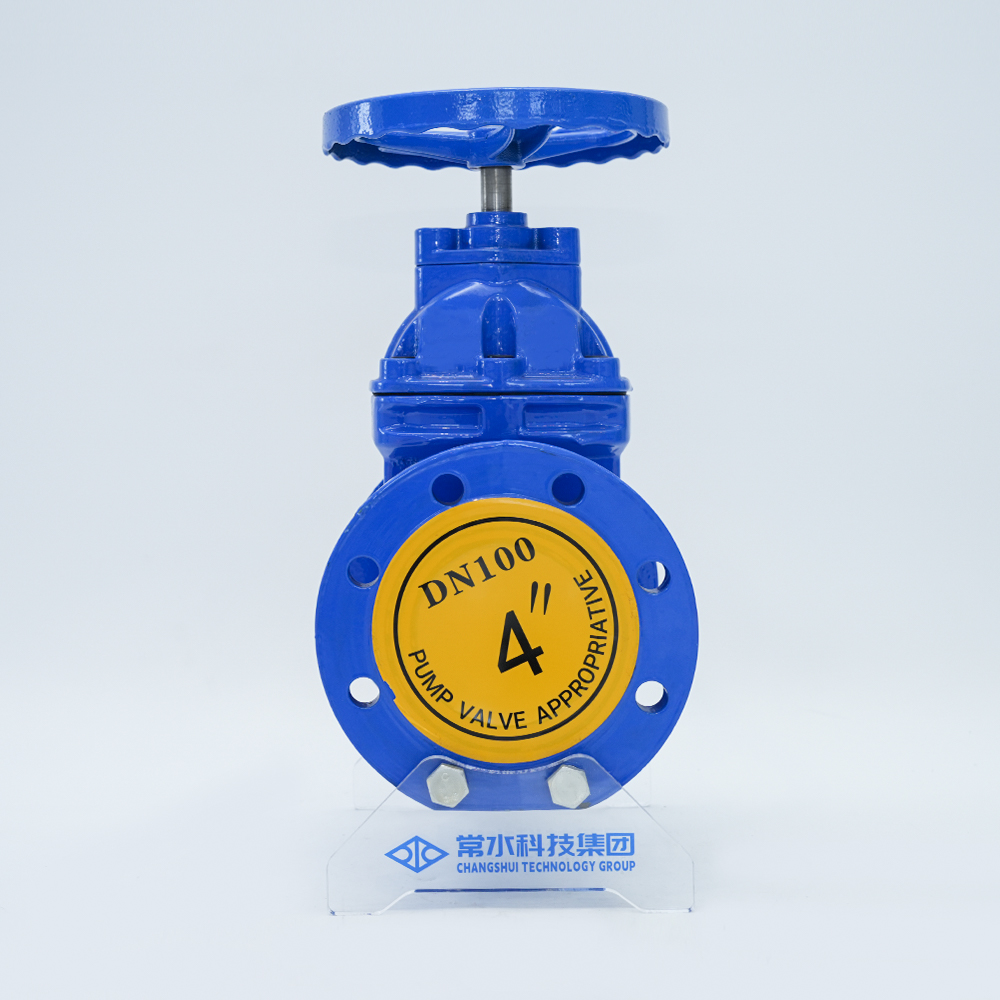

Weichdichtender Absperrschieber mit dunklem Schaft Z45X-16Q
Zuhause / Produkte / Ventil aus duktilem Eisen / Absperrschieber aus duktilem Eisen / Weichdichtender Absperrschieber mit dunklem Schaft Z45X-16Q
Beschreibung
| Körpermaterial | Sphäroguss |
| Modell | Z45X-16Q |
| Spezifikation | DN50-1200 |
| Nenndruck | 1,0/1,6/2,5 MPa |
| Betriebstemperatur | 0-80°C |
| Anwendbare Medien | Wasser |
| Designstandards | GB/24924-2016 |
Funktionen
Der weichdichtende Schieber mit verdecktem Schaft nutzt die gesamte Gummibeschichtung der Schieberplatte, um einen Verformungsausgleich zu erzeugen und so eine gute Dichtwirkung zu erzielen. Es überwindet die Phänomene schlechter Abdichtung, Leckage und Rost bei herkömmlichen Absperrschiebern und spart effektiver Installationsraum. Es kann häufig als Regel- und Abfangvorrichtung in Flüssigkeitsleitungen wie Leitungswasser, Abwasser, Bauwesen, Erdöl, chemische Industrie, Lebensmittel, Medizin, Textilien, Elektrizität, Schiffe, Metallurgie, Energiesysteme usw. eingesetzt werden.
Qualifikationsanforderungen
1. Das Ventil wurde gemäß den Standards GB/24924-2010 entwickelt und hergestellt;
2. Die Baulänge des Ventils entspricht den Vorschriften von GB/T12221-2005;3. Inspektion und Prüfung sollten den einschlägigen Vorschriften von GB/T13927-2008 entsprechen; 4. Die Flanschabmessungen sollten den Vorschriften von GB/T17241.6-2008 entsprechen.
Leistungsspezifikation
| Nenngröße | 40/1000 | mm | ||||
| Nenndruck | 1.0 | 1.6 | | |||
| Prüfdruck | Krafttest | Wasser | 1.5 | Wasser | 2.4 | |
| Siegeltest | 1.1 | 1.76 | ||||
| Luftdichtigkeitstest | 0.6 | 0.6 | ||||
| Anwendbare Temperatur | 0-80℃ | |||||
| Anwendbare Medien | Wasser, Öl usw | |||||

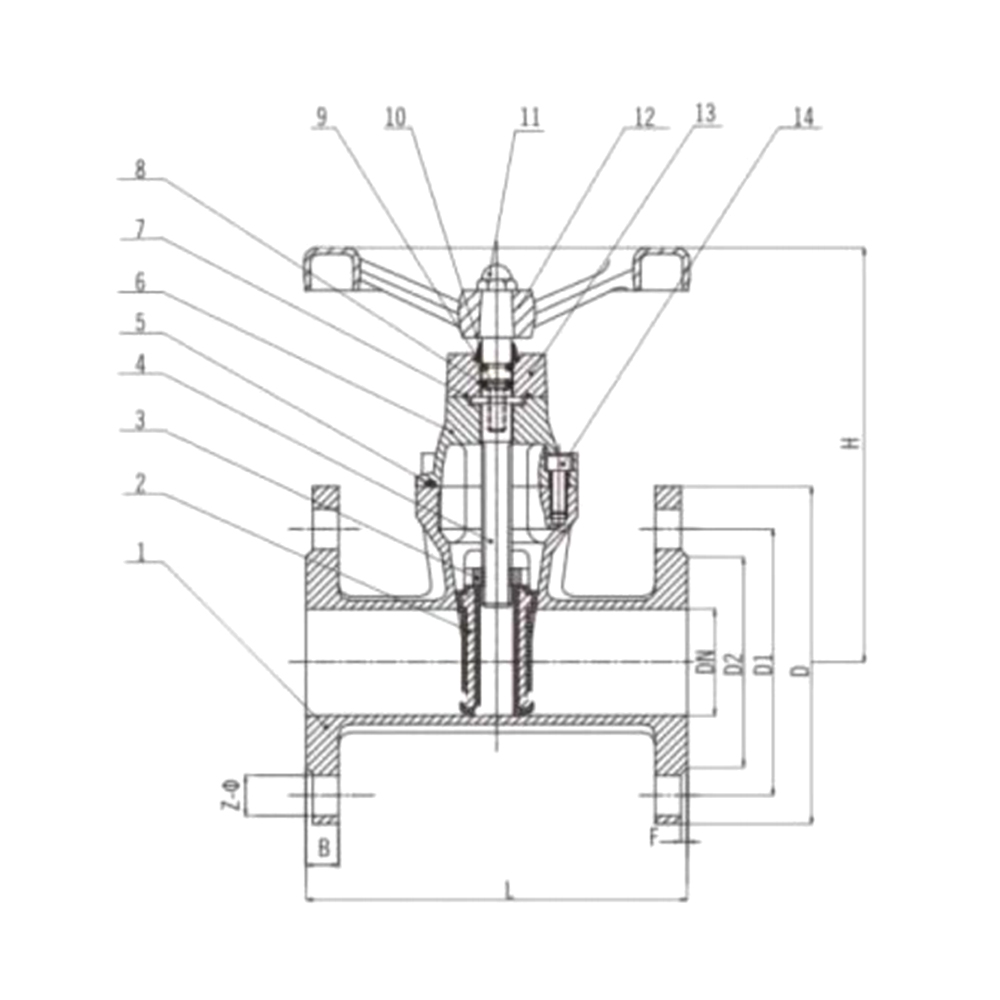

Hauptmaterial
| Seriennummer | Name | Material |
| 1 | Ventilkörper | QT450 |
| 2 | Ventilplatte | QT450-NBR |
| 3 | Schaftmutter | QT450 |
| 4 | Stamm | 20Cr13 |
| 5 | Mittlere Flanschdichtungen | NBR |
| 6 | Motorhaube | QT 450 |
| 7 | O-Ringe | NBR |
| 8 | O-Ringe | NBR |
| 9 | Senkkopfschrauben | 35# |
| 10 | Schutzumschlag | NBR |
| 11 | Gartenkopfschrauben | 35# |
| 12 | Handrad | QT 405 |
| 13 | Drüse | QT 450 |
| 14 | Senkkopfschrauben | 35# |
Hauptaußenmaße und Anschlussmaße (mm)
| DN | L | D | D1 | D2 | C | F | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 8-ф23 | 630 |
| 250 | 330 | 395 | 350 | 319 | 22 | 3 | 12-ф23 | 645 |
| 300 | 356 | 445 | 400 | 370 | 24.5 | 4 | 12-ф23 | 697 |
| 350 | 381 | 505 | 460 | 429 | 24.5 | 4 | 16-ф23 | 802 |
| 400 | 406 | 565 | 515 | 480 | 24.5 | 4 | 16-ф28 | 842 |
| 450 | 432 | 615 | 565 | 530 | 25.5 | 4 | 20-ф28 | 1060 |
| 500 | 457 | 670 | 620 | 583 | 26.5 | 4 | 20-ф28 | 1170 |
| 600 | 508 | 780 | 725 | 682 | 30 | 5 | 20-ф31 | 1300 |
| 700 | 610 | 895 | 840 | 794 | 32.5 | 5 | 24-ф31 | 1550 |
| 800 | 660 | 1015 | 950 | 901 | 35 | 5 | 24-ф34 | 1750 |
| 900 | 711 | 1115 | 1050 | 1001 | 37.5 | 5 | 28-ф34 | 1950 |
| 1000 | 811 | 1230 | 1160 | 1112 | 40 | 5 | 28-ф37 | 2170 |
Hauptaußenmaße und Anschlussmaße (mm)
| DN | L | D | D1 | D2 | C | F | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 12-ф23 | 630 |
| 250 | 330 | 405 | 355 | 319 | 22 | 3 | 12-ф28 | 645 |
| 300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12-ф28 | 697 |
| 350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16-ф28 | 802 |
| 400 | 406 | 580 | 525 | 480 | 28 | 4 | 16-ф31 | 842 |
| 450 | 432 | 640 | 585 | 548 | 30 | 4 | 20-ф31 | 1060 |
| 500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20-ф34 | 1170 |
| 600 | 508 | 840 | 770 | 720 | 36 | 5 | 20-ф37 | 1300 |
| 700 | 610 | 910 | 840 | 794 | 39.5 | 5 | 24-ф37 | 1550 |
| 800 | 660 | 1025 | 950 | 901 | 43 | 5 | 24-ф40 | 1750 |
| 900 | 711 | 1125 | 1050 | 1001 | 46.5 | 5 | 28-ф40 | 1950 |
| 1000 | 811 | 1255 | 1170 | 1112 | 50 | 5 | 28-ф43 | 2170 |
