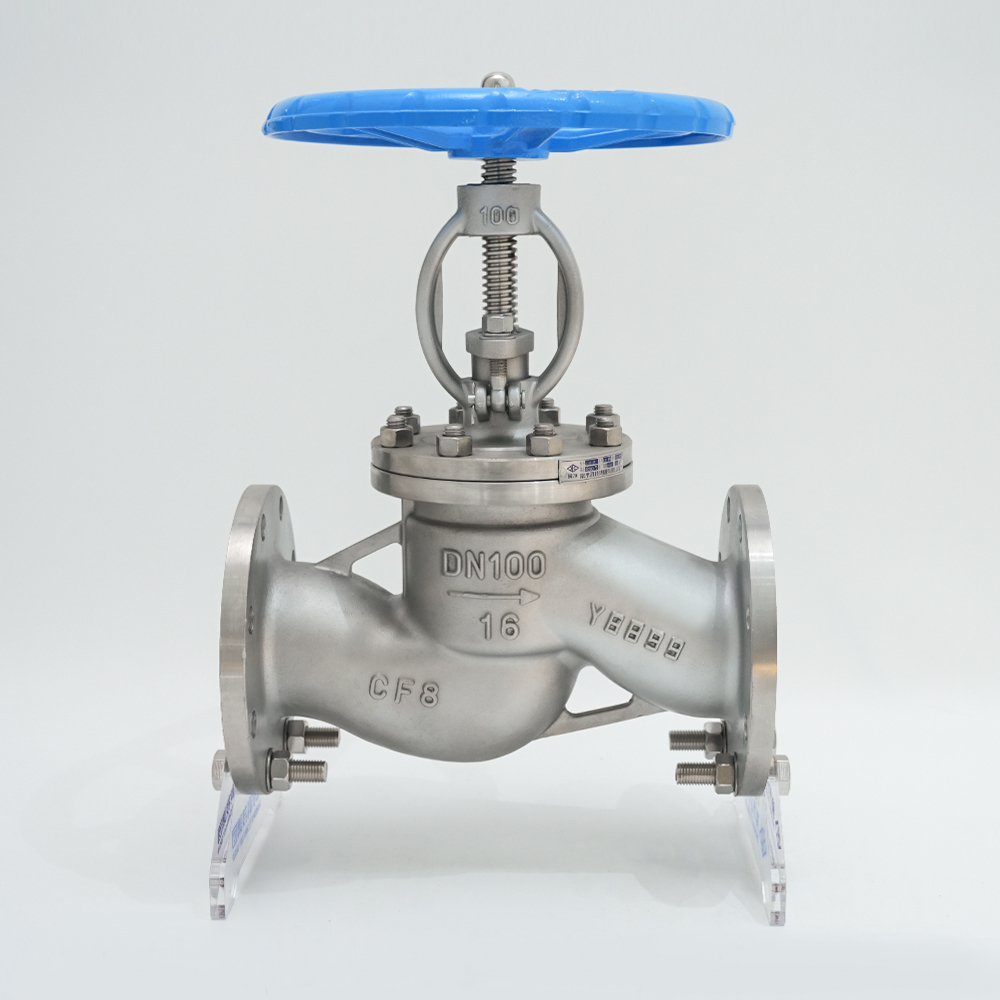

Edelstahl-Flanschabsperrventil J41W-16P

Kontaktieren Sie uns

Strukturelle Vorteile und Eigenschaften

1. Das Produkt wurde gemäß der nationalen Norm GB 12235 entwickelt und hergestellt und verfügt über eine angemessene Struktur, zuverlässige Abdichtung, Leistung und eine schöne Form.
2. Klappenventil, die Ventilsitzdichtfläche von Aly oder Satellit (Elie) auf Eisenbasis, hergestellt aus Kobaltlegierungsschweißen, verschleißfest, hohe Temperatur, Korrosion, Anti-Abriebleistung, lange Lebensdauer.
3. Stamm abgeschreckt und Stickstoffbehandlung mit guter Korrosions- und Kratzfestigkeit.
4. Kann mit einer Vielzahl von Standard-Rohrflanschen und Flanschdichtflächentypen verwendet werden, um verschiedene Projektanforderungen und Benutzeranforderungen zu erfüllen.
5. Die Auswahl an Gehäusematerialien, Packungen und Dichtungen kann auf den tatsächlichen Arbeitsbedingungen basieren oder der Benutzer wünscht eine angemessene Option und kann bei allen Arten von Druck-, Temperatur- und Medienbedingungen eingesetzt werden.
6. Versiegelt mit einer Schraubverbindung, die den Rücksitz oder das Gehäuse aus Edelstahl abdichtet, schweißt, abdichtet und die Schleuder zuverlässig und unterbrechungsfrei, bequem und effizient auswechselt und den Systembetrieb nicht beeinträchtigt.

Standards und Normen

Design und Herstellung	Strukturlänge	Druck-Temperatur-Bewertung	Verbindungsflansch	Test und Inspektion
GB 12235	GB 12221	GB 12224	JB/T 79/82~1994 GB 9113 HG 20592-20635	JB/T 9092-1999 GB 13927

Hauptkomponentenmaterial

Name	Material
Karosserie/Motorhaube	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Keil	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Stamm	F304	F304L	F316	F316L	2CR13	F304	F304	F304	F304
Stamm Nut	Aluminiumbronze
Verpackung	PTFE/flexibler Graphit				Graphit
Dichtung	PTFE/Metall-Wickelmatte				Graphit
Drüse	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Bolzen					35CrMoA
Nuss	Edelstahl				45、35CrMoA
Handrad	Edelstahl Cast Steel

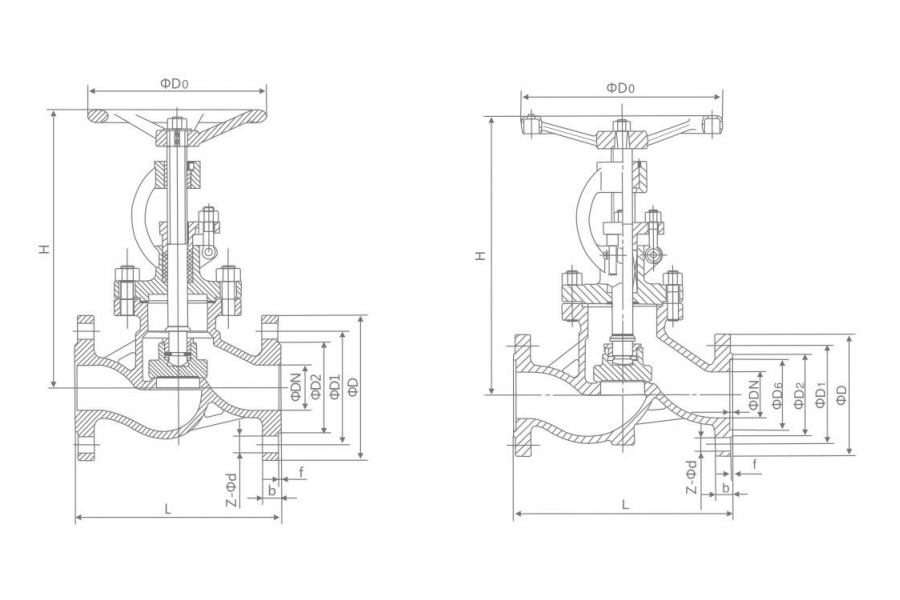

Hauptaußen- und Anschlussmaß

PN(MPa)	DN(mm)	Größe (mm)										Elektrisches Gerät Modell	Wandstärke
PN(MPa)	DN(mm)	L	D	D1	D2	D6	b-f	f2	Z-Φd	H	D0	Elektrisches Gerät Modell	Wandstärke
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW350	25
