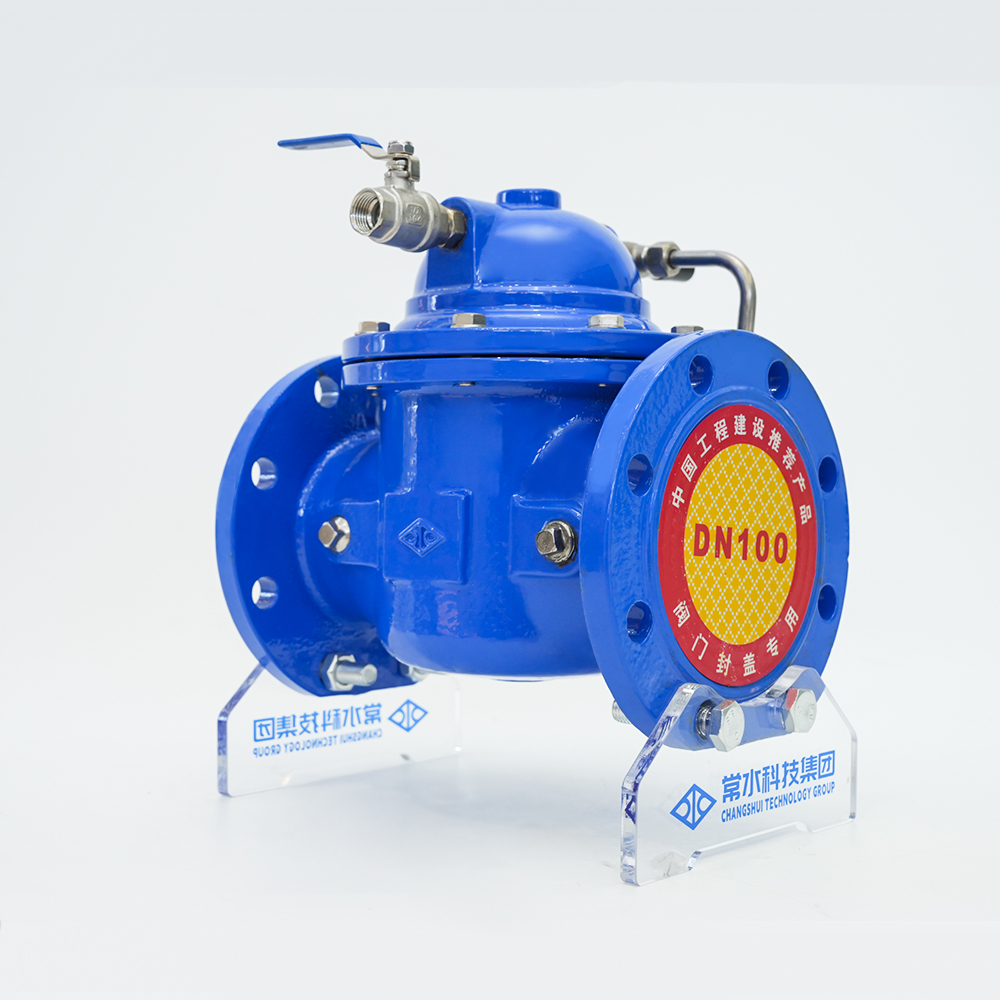

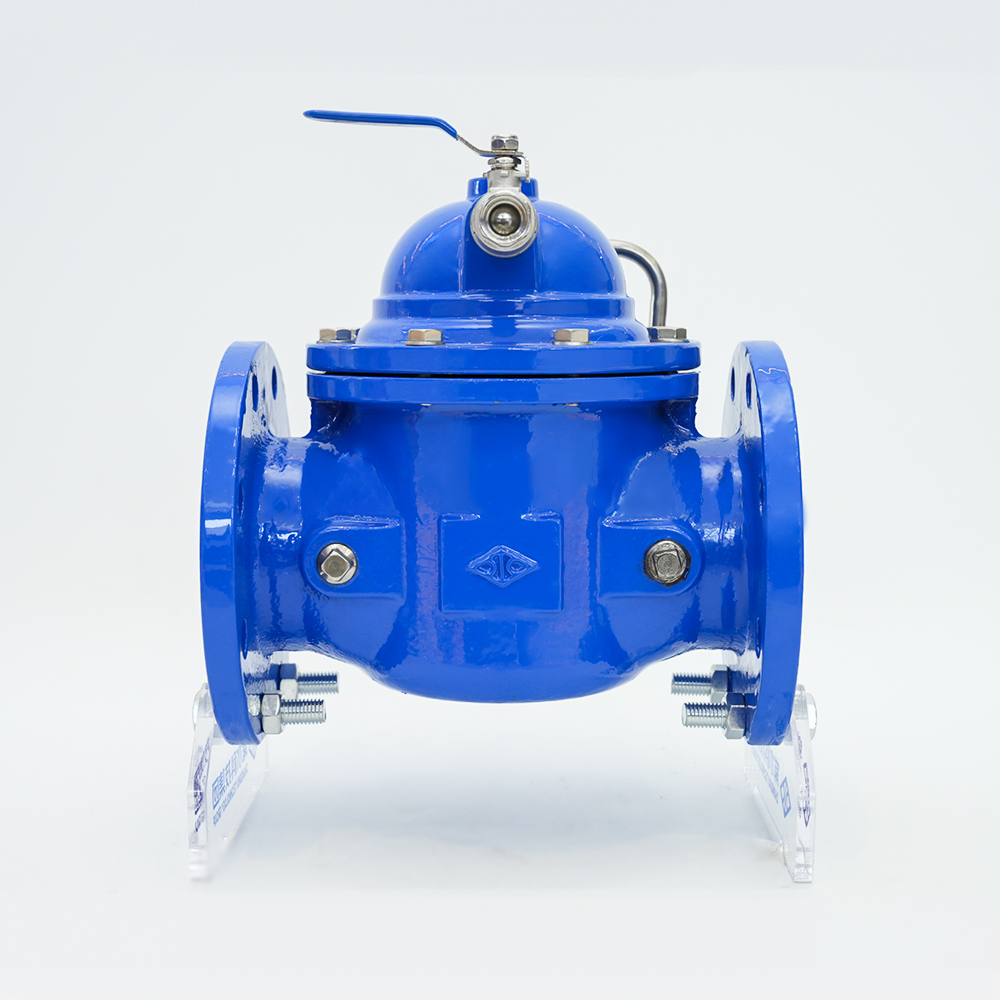

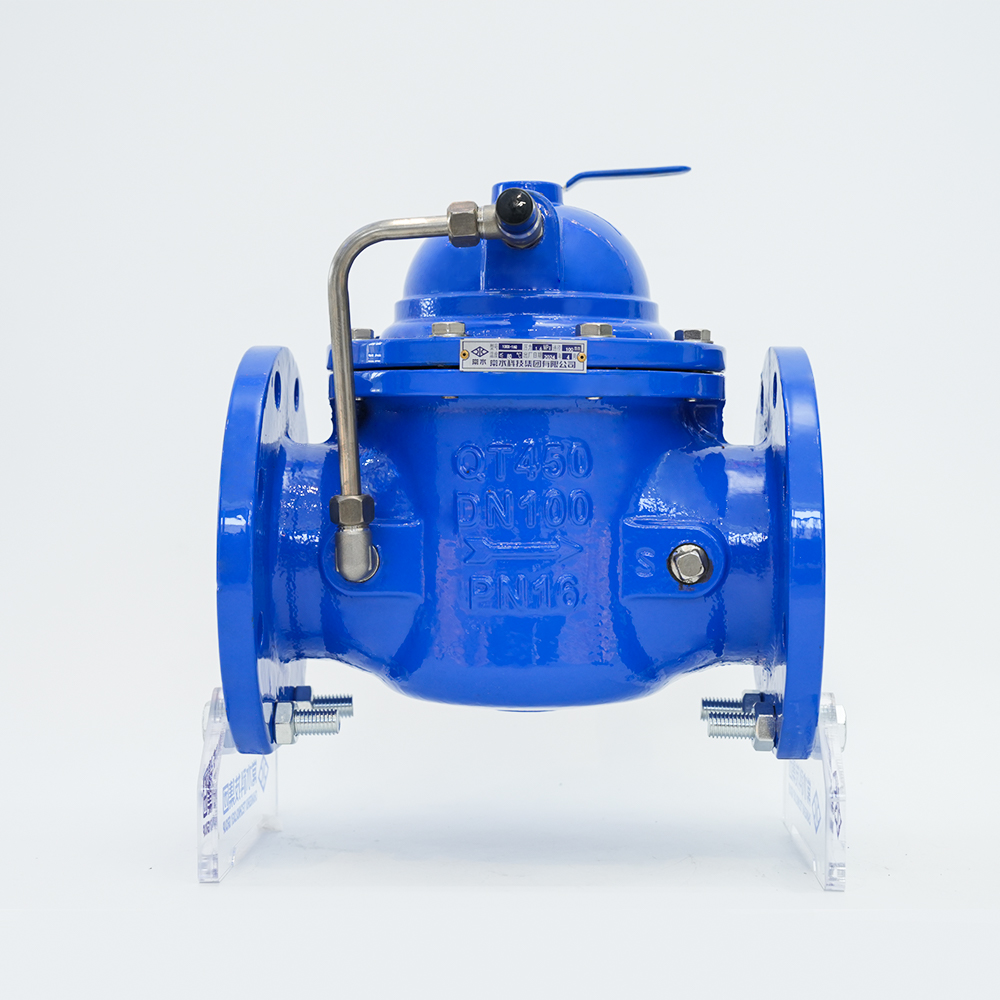

Ferngesteuertes Schwimmerventil 100X-16Q

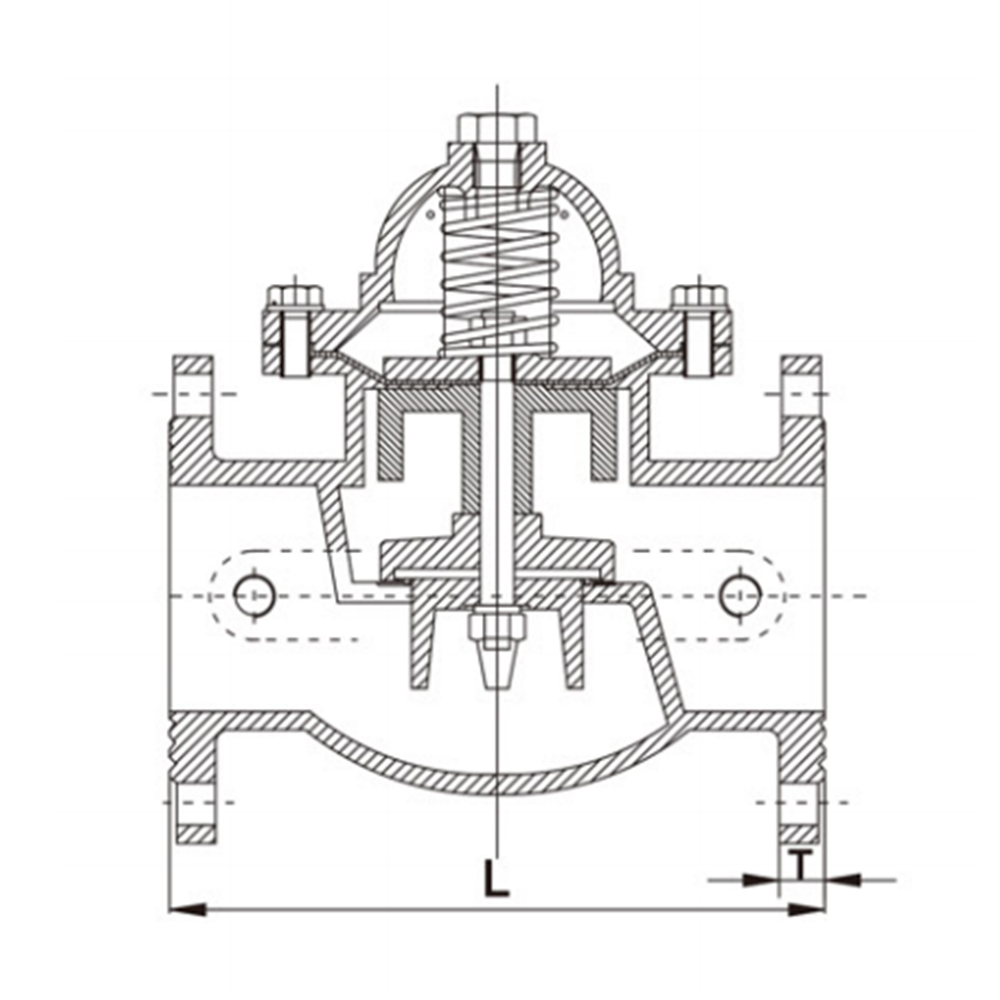

Strukturelle Merkmale

Das hydraulische Steuerventil ist ein wasserdruckgesteuertes Ventil. Es besteht aus einem Hauptventil und der angeschlossenen Leitung, einem Pilotventil, einem Nadelventil, einem Kugelventil und einem Manometer. Je nach Zweck, Funktion und Einsatzort können daraus ferngesteuerte Schwimmerventile, Druckminderventile, langsam schließende Rückschlagventile, Durchflussregelventile, Druckentlastungsventile, hydraulische elektrische Steuerventile usw. entstehen. Hydraulische Steuerventile werden in Membrantyp und Kolbentyp unterteilt. Ihre Arbeitsprinzipien sind die gleichen. Sie werden durch die Druckdifferenz SP zwischen Vor- und Nachlauf angetrieben und durch das Vorsteuerventil gesteuert, sodass die Membran (Kolben) hydraulisch differenziell arbeitet und vollständig automatisch hydraulisch verstellt wird. Der Hauptventilteller ist vollständig geöffnet oder vollständig geschlossen oder befindet sich in einem regulierten Zustand. Wenn das Druckwasser, das über der Membran (Kolben) in die Steuerkammer eintritt, in die Atmosphäre oder den stromabwärts gelegenen Niederdruckbereich abgegeben wird, ist der Druckwert, der auf die Unterseite des Ventiltellers und unterhalb der Membran wirkt, größer als der Druckwert oben, sodass der Hauptventilteller in die vollständig geöffnete Position gedrückt wird; Wenn das Druckwasser, das über der Membran (Kolben) in die Steuerkammer gelangt, nicht in die Atmosphäre oder den nachgeschalteten Niederdruckbereich abgeleitet werden kann, wirkt die Kraft auf den Membrankolben (Kolben). Der Druckwert oben ist größer als der Druckwert unten, sodass der Hauptventilteller in die vollständig geschlossene Position gedrückt wird. Wenn der Druckwert in der Steuerkammer über der Membran (Kolben) zwischen dem Eingangsdruck und dem Ausgangsdruck liegt, befindet sich der Hauptventilteller in einem Einstellzustand und seine Einstellposition hängt von der Verbindungssteuerwirkung des Nadelventils und des einstellbaren Pilotventils im Leitungssystem ab. Das einstellbare Pilotventil kann seinen eigenen kleinen Ventilanschluss durch den stromabwärtigen Ausgangsdruck öffnen oder schließen und sich mit diesem ändern, wodurch sich der über der Membran (Kolben) gesteuerte Druck ändert und die Einstellposition des Hauptventiltellers gesteuert wird.

Produktverwendung

Das Ventil besteht aus einem Hauptventil und einem externen Pilotventil. Es verwendet die im Wasser schwimmende Kugel, um das Führungsventil aufgrund von Änderungen im Flüssigkeitsstand zu verbinden, sodass das Hauptventil Wasser liefert und schließt, wodurch der Wasserstand des Beckens (Tanks) und des Wasserturms innerhalb eines bestimmten Bereichs gesteuert wird, um ein Überlaufen und einen niedrigen Wasserstand zu verhindern. Das Ventil eignet sich für automatische Wasserversorgungssysteme verschiedener Becken (Tanks) und Wassertürme in Industrie- und Bergbauunternehmen sowie Zivilgebäuden und wird auch in Umlaufwasserversorgungssystemen für atmosphärische Kessel verwendet. Das Hauptventil öffnet schnell und schließt langsam, ohne dass es zu einem Wasserschlag kommt. Es ist dicht verschlossen und es besteht keine Gefahr einer Überschwemmung.

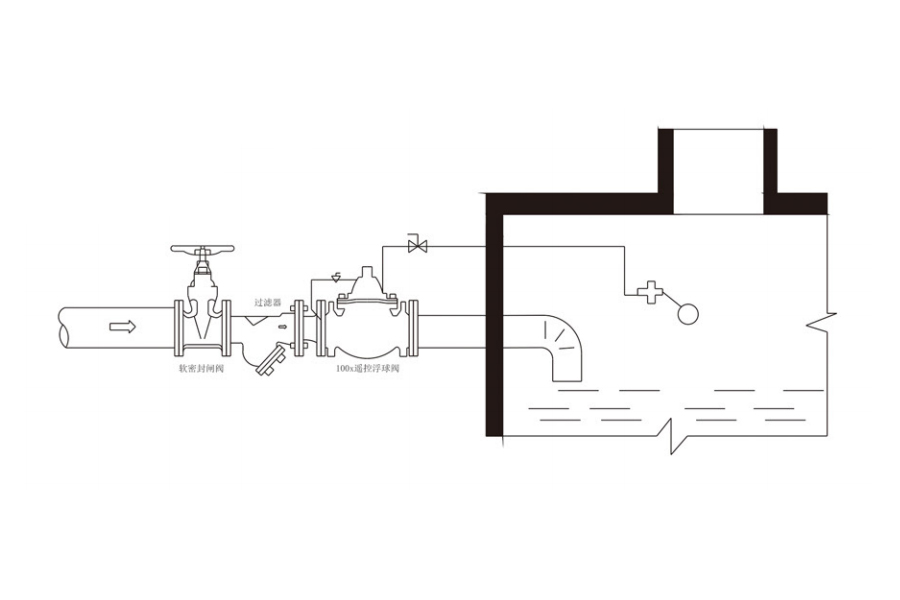

Installationsdiagramm
